| Наименование марки: | TSTY |
| Номер модели: | S11 |
| цена: | $1,000.00/units 1-1 units |
* Этот трансформатор с столбиком изготавливается в соответствии с китайскими национальными стандартами GB и международными стандартами IEC.
* Использует масло в качестве основного изоляционного средства трансформатора и использует масло в качестве охлаждающей среды, например, природный охлаждение с погружением в масло, охлаждение воздухом с погружением в масло,охлаждение водой, погруженной в масло, и принудительная циркуляция масла, и т.д.

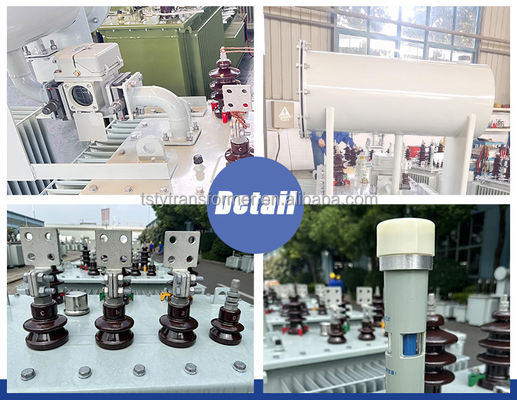

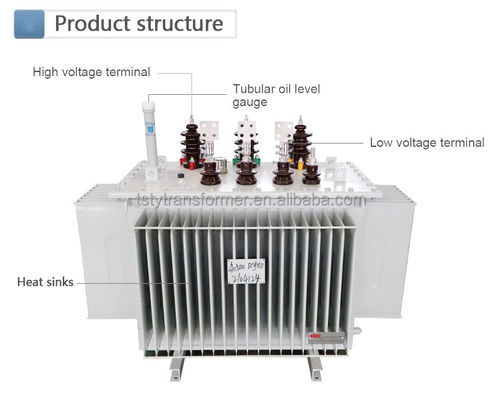

* Основные компоненты: железное ядро, обмотка, топливный бак, масляная подушка, дыхательный аппарат, взрывозащитная трубка (отпускный клапан давления), радиатор, изоляционный корпус, выключатель крана, газовое реле, термометр,очиститель масла, и т.д.
* Широко используется в многоэтажных зданиях, торговых центрах, метро, аэропортах, станциях, промышленных и горнодобывающих предприятиях, буровых платформах и платформах добычи нефти;специально подходящий для использования в легковоспламеняющихся, взрывоопасные и другие суровые среды.

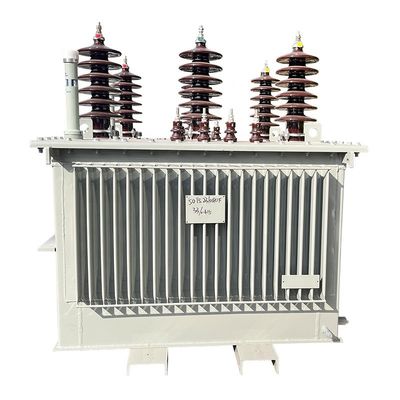

Характеристики трансформатора на столбе:
Полностью герметичный трансформатор мощности серии S11, разработанный и произведенный компанией, имеет преимущества низких потерь, низкого шума и высокой эффективности.которые могут достичь хороших эффектов энергосбережения и уменьшить загрязнение.
По сравнению с обычными трансформаторами, погруженными в масло, полностью запечатанные трансформаторы исключают консерватор масла.Изменение объема масла автоматически регулируется и компенсируется эластичностью гофрированного листа гофрированного масляного бакаТрансформатор изолирован от воздуха для предотвращения и замедления ухудшения качества масла и старения изоляции с целью повышения надежности работы.и поддерживать нормальную работу без обслуживания.
1Ядро трансформатора ламинировано импортированными холоднокатаными кремниевыми стальными листами, что значительно снижает потерю без нагрузки и ток без нагрузки.Ядро обязано обеспечить герметичность ядра и уменьшить шум.
2Высоковольтные и низковольтные обмотки изготовлены из меди без кислорода, а низковольтные обмотки 500 кВА и ниже имеют двуслойную цилиндрическую структуру.630 кВА и выше используют двойную спираль или четыре спираль, высоковольтная обмотка имеет многослойную цилиндрическую структуру.
3Группа подключения трансформатора использует Dyn11 для уменьшения воздействия гармоники на электросеть и улучшения качества питания.
4Трансформатор является полностью герметичной конструкцией, что продлевает срок службы, не требует висящих ядер и технического обслуживания.
5Измеренное значение шума ниже стандарта. После того, как эта серия трансформаторов будет транспортирована нормально, соответствующие части могут быть установлены без осмотра ядра.и они могут быть введены в эксплуатацию после того, как испытание на прием будет квалифицировано..
Стандарты для трансформаторов на столбах:
GB 1094 Трансформатор питания
GB/T 15164 Руководство по нагрузке трансформатора мощности, погруженного в масло
ГБ/Т 6451 Технические параметры и требования к трехфазным трансформаторам мощности, погруженным в масло
ГБ 2536 Масло для трансформаторов
GB 311.1 Координация изоляции высоковольтного оборудования для передачи и трансформации электроэнергии
GB 10237 Уровень изоляции трансформатора мощности и воздушный разрыв внешней изоляции при испытании изоляции
DL/T 572 Правила эксплуатации трансформатора
Трансформатор на столбе Применимая среда:
1.Высокая температура окружающей среды: +40°C
2Низкая температура окружающей среды: -25°C
3Высота: < 1000 м.
4Среднемесячная относительная влажность: 90% (20°C)
5.Место установки: установка в помещении, где нет пожара, опасности взрыва, серьезного загрязнения, химической коррозии и сильных вибраций, внутри или снаружи.
Модель трансформатора с столбом
Трансформатор на столбе Технический параметр:
| Технический параметр для трехфазного трансформатора S11 серии 35kv с двойным натяжением без нагрузки | |||||||||||
| Номинальная мощность (KVA) | Комбинация напряжения | Символ группы соединений | Убытки при отсутствии нагрузки R ((W) | Потеря нагрузки R(W) | Ток без нагрузки (%) | Импедантное напряжение ((%) | L*W*H (мм) | Активные части Масса (кг) * Масса масла (кг) | Общая масса (кг) | ||
| Высокое напряжение ((KV) | Диапазон использования высокого напряжения | Низкое напряжение (KV) | |||||||||
| 630 | 35 | ±2х2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2х2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2х2,5% | 3.15 3.3 6.3 6.6 10.5 | И 11. | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Примечание: 1. Размеры и вес могут быть изменены в зависимости от необходимости. 2. Для трансформаторов номинальной мощностью 500 кВт и ниже значение потерь нагрузки выше диагональной линии в таблице применяется к группе подключения Dyn11 или Yzn11,и значение потери нагрузки ниже диагональной линии применяется к группе соединений Yyn0. 3Когда средняя нагрузка трансформатора составляет от 35% до 40%, наибольшую эксплуатационную эффективность можно получить, используя значение потерь в таблице. | |||||||||||
1Наша компания предоставляет вам проектный дизайн и дизайн процессов, и разрабатывает и производит продукцию в соответствии с вашим планом покупки оборудования и конкретными потребностями.
2Новые продукты предоставляются с помощью онлайн для установки и отладки. Продукты находятся под системой пожизненного обслуживания. Если возникнут проблемы при нормальном использовании, мы предоставим решения в течение одного рабочего дня после получения отзывов пользователя.Мы постараемся как можно скорее запустить продукт.И есть регулярные визиты профессиональных техников, чтобы обеспечить долгосрочное, безопасное и надежное использование нашей продукции.
3.Мы используем качественные подлинные материалы, процесс и производство в строгом соответствиис ISO9001: 2000 международного менеджмента качества, чтобы обеспечить качество превосходства и бесперебойную установку!
TSTY Electric Co., Ltd. была создана в 2011 году.и является отличным и надежным производителем трансформаторов в Китае. Компания в основном разрабатывает и производит трансформаторы с маслом, трансформаторы сухого типа,подстанции типа коробки и полные комплекты оборудования высокого и низкого напряжения.
Оборудование, введенное в производство и эксплуатацию проектаКомпания создала исследовательский центр энергосберегающих трансформаторов,с 71 патентом на полезную модель и 15 патентами на изобретения.
С годами накопления в трансформаторной промышленностии сильные технологические инновационные возможности, он обеспечивает комплексные решения для китайской энергетической промышленности.Компания является ключевым подразделением по закупкам крупномасштабных национальных проектов, таких как Государственная сеть, Государственная администрация железных дорог, Zhengzhou Coal Group, Pingmei Group и South-to-North Water Diversion.
|
|
