| Наименование марки: | TSTY |
| Номер модели: | S11 |
| цена: | $980.00 - $1,100.00/units |
| Packaging Details: | Деревянная упаковка. |
* Эта модель изготовлена в соответствии с китайскими национальными стандартами GB и международными стандартами IEC.
* Он использует масло в качестве основного изоляционного средства трансформатора и использует масло в качестве охлаждающей среды, например, природный охлаждающий маслом, охлаждающий воздух маслом и т.д.
* Широко используется в химических заводах, фабриках, отдаленных местах и других суровых условиях.
Характеристики продукта:
1Высоковольтная обмотка имеет многослойную цилиндрическую и непрерывную структуру, что улучшает распределение удара обмотки.
2Низкое давление с мощностью в диапазоне от 630 до 3150 кВА имеет цилиндрическую, спиральную и непрерывную структуру, с высокой механической прочностью, сбалансированным распределением ампер-оборот,и сильное сопротивление короткому замыканию.
3В корпус добавляется механизм позиционирования, чтобы предотвратить смещение во время транспортировки.все крепежные устройства оснащены крепежными гайками для обеспечения того, чтобы крепежные устройства не ослабевали во время длительной эксплуатации изделия., что отвечает требованию не подвешивать ядро. .
4Железное ядро использует высококачественный холодный прокат зерновой ориентированной кремниевой стали с полным наклонным швом суперпозиции.
5Вся серия изделий красива по внешнему виду, небольшая по размеру и небольшая по площади установки.
6Терминальная коробка может использоваться для нефтетрансформаторов свыше 2000 кВА:Защитные узлы и кабели управления на трансформаторе все ведут в металлическую коробку через металлический шланг, чтобы облегчить проводку клиентаЭта коробка называется терминальной коробкой.
Преимущество 1:Размещение терминальных блоков облегчает проводку для клиентов, что решает проблему того, что клиентам приходилось читать руководства по аксессуарам различных производителей перед проводкой,и сокращает время установки на месте.
Преимущество 2: Использование корпуса и соединений труб из нержавеющей стали не только улучшает срок службы, но и повышает уровень защиты продукта, так что уровень защиты продукта может достигать IP54.
Преимущество 3: Использование металлического шланга, покрытого пластмассой из нержавеющей стали, напрямую изолирует вторичную линию от суровой среды, а антиэкструзионный,устойчивость к растяжению и ударам металлического шланга, покрытого нержавеющей сталью, улучшает безопасность и стабильность передачи сигнала и увеличивает срок службы защитных компонентов трансформатора.
Стандарт продукции:
GB/T 1094 Трансформатор мощности
GB/T 15164 Руководство по нагрузке трансформатора мощности, погруженного в масло
ГБ/Т 6451 Технические параметры и требования к трехфазным трансформаторам мощности, погруженным в масло
GB/T 2536 Масло трансформатора
GB/T 311.1 Координация изоляции высоковольтного оборудования для передачи и трансформации электроэнергии
GB/T 10237 Уровень изоляции трансформатора мощности и воздушный разрыв внешней изоляции при испытании изоляции
DL/T 572 Правила эксплуатации трансформатора
IEC60076
Применимая среда:
1.Высокая температура окружающей среды: +40°C
2Низкая температура окружающей среды: -25°C
3Высота: <1000 м. Мы также можем настроить по вашему запросу.
4Среднемесячная относительная влажность: 90% (20°C)
5Место установки: химические заводы, фабрики, отдаленные места и другие суровые условия.

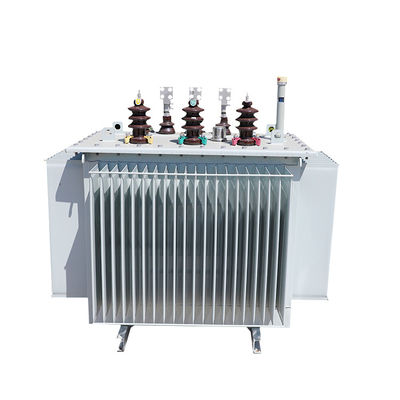

Модельный эффект:
Технический параметр:
| Технический параметр для трансформатора S11 серии 35 кВ без нагрузки | |||||||||||
| Номинальная мощность (KVA) | Комбинация напряжения | Символ группы соединений | Убытки при отсутствии нагрузки R ((W) | Потеря нагрузки R(W) | Импедантное напряжение ((%) | Ток без нагрузки (%) | L*W*H (мм) | Активные части Масса (кг) * Масса масла (кг) | Общая масса (кг) | ||
| Высокое напряжение ((KV) | Диапазон использования высокого напряжения | Низкое напряжение (KV) | |||||||||
| 50 | Тридцать пять.5 | ± 5% ± 2х2,5% | 0.4 | Дина 11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 годы | 1.1 | 1200*995*1935 | 470*383 | 1130 | |||||
| 125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | 580*485 | 1475 | |||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | 680*595 | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | |||||
| 315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | |||||
| 400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 | 1170*885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990*1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | |||||
| Примечание: Данные в таблице могут быть изменены по мере необходимости. | |||||||||||
Площадь обмотки фольги низкого напряжения:
Площадь хранения чехлов:
Установка катушки:
Сборка:
Испытание:
1Наша компания предоставляет вам проектный дизайн и дизайн процессов, и разрабатывает и производит продукцию в соответствии с вашим планом покупки оборудования и конкретными потребностями.
2Новые продукты предоставляются с помощью онлайн для установки и отладки. Продукты находятся под системой пожизненного обслуживания. Если возникнут проблемы при нормальном использовании, мы предоставим решения в течение одного рабочего дня после получения отзывов пользователя.Мы постараемся как можно скорее запустить продукт.И есть регулярные визиты профессиональных техников, чтобы обеспечить долгосрочное, безопасное и надежное использование нашей продукции.
3.Мы используем качественные подлинные материалы, процесс и производство в строгом соответствиис ISO9001: 2000 международного менеджмента качества, чтобы обеспечить качество превосходства и бесперебойную установку!
TSTY Electric Co., Ltd. была создана в 2007 году.и является отличным и надежным производителем трансформаторов в Китае. Компания в основном разрабатывает и производит трансформаторы с маслом, трансформаторы сухого типа,подстанции типа коробки и полные комплекты оборудования высокого и низкого напряжения.
Оборудование, введенное в производство и эксплуатацию проектаКомпания создала исследовательский центр энергосберегающих трансформаторов,с 71 патентом на полезную модель и 15 патентами на изобретения.
С годами накопления в трансформаторной промышленностии сильные технологические инновационные возможности, он обеспечивает комплексные решения для китайской энергетической промышленности.Компания является ключевым подразделением по закупкам крупномасштабных национальных проектов, таких как Государственная сеть, Государственная администрация железных дорог, Zhengzhou Coal Group, Pingmei Group и South-to-North Water Diversion.
|
|
