| Наименование марки: | TSTY |
| Номер модели: | S11 |
| цена: | $980.00 - $1,100.00/units |
| Packaging Details: | Деревянная упаковка. |
* Эта модель изготовлена в соответствии с китайскими национальными стандартами GB и международными стандартами IEC.
* Он использует масло в качестве основного изоляционного средства трансформатора и использует масло в качестве охлаждающей среды, например, природный охлаждающий маслом, охлаждающий воздух маслом и т.д.
* Широко используется в химических заводах, фабриках, отдаленных местах и других суровых условиях.
Характеристики продукта:
Полностью герметичный трансформатор мощности серии S11, разработанный и произведенный компанией, имеет преимущества низких потерь, низкого шума и высокой эффективности.которые могут достичь хороших эффектов энергосбережения и уменьшить загрязнение.
Трансформатор изолирован от воздуха для предотвращения и замедления разрушения масла и старения изоляции с целью повышения надежности работы,и поддерживать нормальную работу без обслуживания.
1Ядро трансформатора ламинировано качественными холоднокатаными кремниевыми стальными листами, что значительно снижает потери без нагрузки и ток без нагрузки.Ядро обязано обеспечить герметичность ядра и уменьшить шум.
2Высоковольтные и низковольтные обмотки изготовлены из меди без кислорода, а низковольтные обмотки 500 кВА и ниже имеют двуслойную цилиндрическую структуру.630 кВА и выше используют двойную спираль или четыре спираль, высоковольтная обмотка использует многослойную цилиндрическую структуру.
3Группа подключения трансформатора использует Dyn11 для уменьшения воздействия гармоники на электросеть и улучшения качества питания.
4.Трансформатор является полностью герметичной структурой, что продлевает срок службы.все крепежные устройства оснащены крепежными гайками для обеспечения того, чтобы крепежные устройства не ослабевали во время длительной работы;, что отвечает требованию не подвешивать ядро.
5Измеренное значение шума ниже стандарта. После того, как эта серия трансформаторов будет транспортирована нормально, соответствующие части могут быть установлены без осмотра ядра.и они могут быть введены в эксплуатацию после того, как испытание на прием будет квалифицировано..
6.Терминальная коробка может быть использована для трансформаторов масла выше 2000kva, что может сократить время установки на месте, повысить уровень защиты продукта до IP54,и продлить срок службы защитных компонентов.
Стандарт продукции:
GB/T 1094 Трансформатор мощности
GB/T 15164 Руководство по нагрузке трансформатора мощности, погруженного в масло
ГБ/Т 6451 Технические параметры и требования к трехфазным трансформаторам мощности, погруженным в масло
GB/T 2536 Масло трансформатора
GB/T 311.1 Координация изоляции высоковольтного оборудования для передачи и трансформации электроэнергии
GB/T 10237 Уровень изоляции трансформатора мощности и воздушный разрыв внешней изоляции при испытании изоляции
DL/T 572 Правила эксплуатации трансформатора
IEC60076
Применимая среда:
1.Высокая температура окружающей среды: +40°C
2Низкая температура окружающей среды: -25°C
3Высота: <1000 м. Мы также можем настроить по вашему запросу.
4Среднемесячная относительная влажность: 90% (20°C)
5Место установки: химические заводы, фабрики, отдаленные места и другие суровые условия.

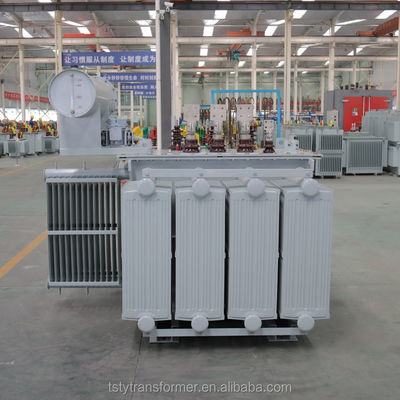

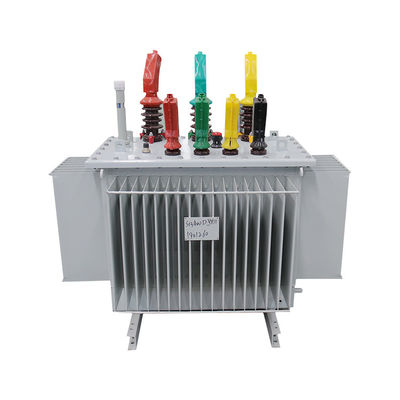

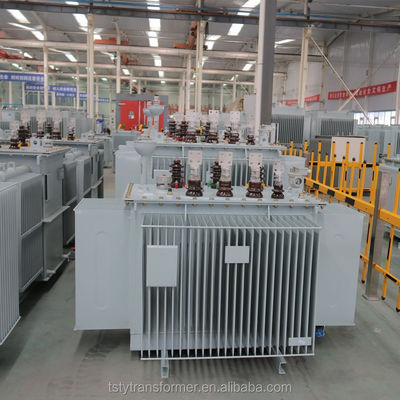

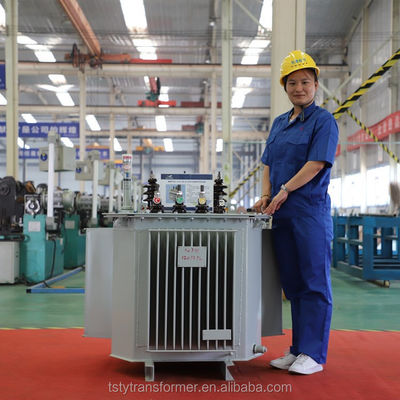

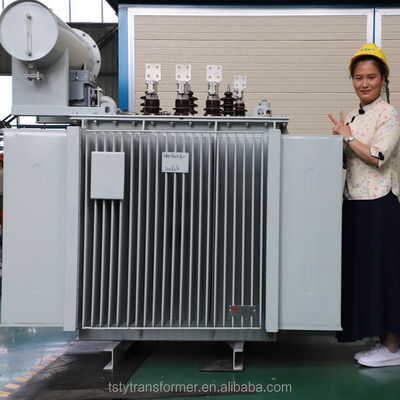

Модельный эффект:
Технический параметр:
| Технический параметр для трансформаторов S11 серии 6kv - 11kv без нагрузки | |||||||||||
| Номинальная мощность (KVA) | Комбинация напряжения | Символ группы соединений | Убытки при отсутствии нагрузки R ((W) | Потеря нагрузки R(W) | Импедантное напряжение ((%) | Ток без нагрузки (%) | L*W*H (мм) | Активные части Масса (кг) * Масса масла (кг) | Общая масса (кг) | ||
| Высокое напряжение ((KV) | Диапазон использования высокого напряжения | Низкое напряжение (KV) | |||||||||
| 30 | 6 6.3 10 10.5 11 | ± 5% ± 2х2,5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | 345*116 | 590 | |||||
| 125 | 240 | 1890/1800 годы | 2 | 1155*1105*1310 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940*1400*1700 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 2560*780 | 4680 | |||||
| Примечание: Данные в таблице могут быть изменены по мере необходимости. | |||||||||||

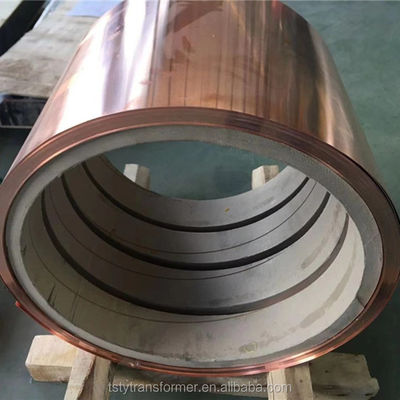

Площадь обмотки фольги низкого напряжения:
Площадь хранения чехлов:
Установка катушки:
Сборка:
Испытание:
1Наша компания предоставляет вам проектный дизайн и дизайн процессов, и разрабатывает и производит продукцию в соответствии с вашим планом покупки оборудования и конкретными потребностями.
2Новые продукты предоставляются с помощью онлайн для установки и отладки. Продукты находятся под системой пожизненного обслуживания. Если возникнут проблемы при нормальном использовании, мы предоставим решения в течение одного рабочего дня после получения отзывов пользователя.Мы постараемся как можно скорее запустить продукт.И есть регулярные визиты профессиональных техников, чтобы обеспечить долгосрочное, безопасное и надежное использование нашей продукции.
3.Мы используем качественные подлинные материалы, процесс и производство в строгом соответствиис ISO9001: 2000 международного менеджмента качества, чтобы обеспечить качество превосходства и бесперебойную установку!
TSTY Electric Co., Ltd. была создана в 2007 году.и является отличным и надежным производителем трансформаторов в Китае. Компания в основном разрабатывает и производит трансформаторы с маслом, трансформаторы сухого типа,подстанции типа коробки и полные комплекты оборудования высокого и низкого напряжения.
Оборудование, введенное в производство и эксплуатацию проектаКомпания создала исследовательский центр энергосберегающих трансформаторов,с 71 патентом на полезную модель и 15 патентами на изобретения.
С годами накопления в трансформаторной промышленностии сильные технологические инновационные возможности, он обеспечивает комплексные решения для китайской энергетической промышленности.Компания является ключевым подразделением по закупкам крупномасштабных национальных проектов, таких как Государственная сеть, Государственная администрация железных дорог, Zhengzhou Coal Group, Pingmei Group и South-to-North Water Diversion.
|
|
